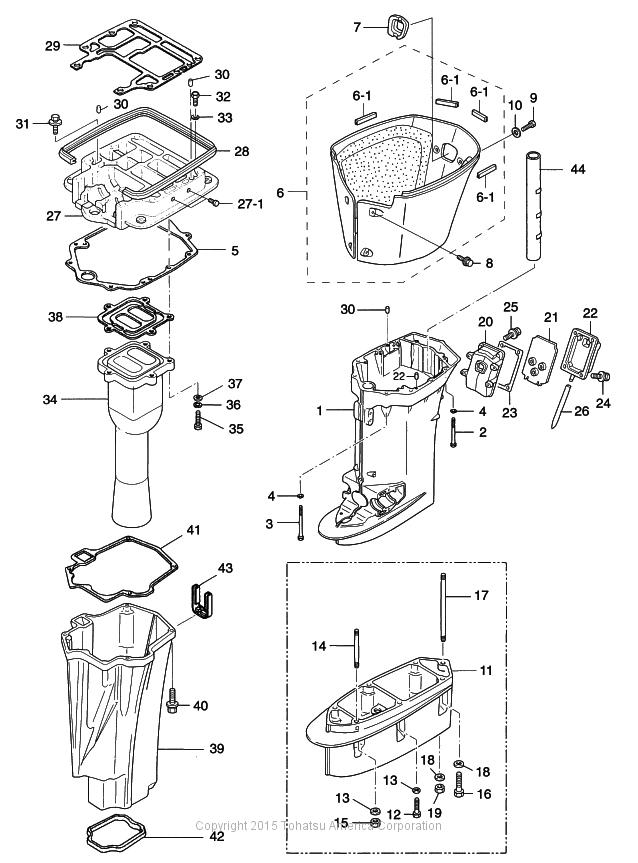

DRIVE SHAFT HOUSING

Figure 13
for Model # MD115A
(Click Item # for details)

Price Display

(1) DRIVE SHAFT HOUSING "L"(2) BOLT,10-107(3) BOLT,10-120(4) WASHER(4) WASHER(5) DRIVE SHAFT HOUSING GASKET(6) APRON ASSY(6-1) APRON SEAL(6-1) APRON SEAL(6-1) APRON SEAL(6-1) APRON SEAL(7) APRON GROMMET(8) BOLT(9) APRON BOLT, 6-16(10) WASHER(11) EXTENSION HOUSING "UL"(12) BOLT(13) WASHER(13) WASHER(14) STUD BOLT(15) NUT(16) BOLT,10-40(17) STUD BOLT, 10-165(18) WASHER(18) WASHER(19) NUT,10-P1.25(20) IDLE EXHAUST PASSAGE(21) IDLE EXHAUST PASSAGE SEPARATION(22) IDLE EXHAUST PASSAGE COVER(23) GASKET(24) BOLT(25) BOLT(26) WATER OUTLET HOSE(27) ENGINE BASEMENT(27-1) EXHAUST PLUG(28) ENGINE BASEMENT SEAL(29) ENGINE BASEMENT GASKET(30) DOWEL PIN 6-12(30) DOWEL PIN 6-12(30) DOWEL PIN 6-12(31) BOLT(32) BOLT, 8-50(33) WASHER(34) EXHAUST PIPE(35) BOLT(36) SPRING WASHER(37) WASHER(38) EXHAUST PIPE GASKET(39) EXHAUST HOUSING(40) BOLT(41) EXHAUST HOUSING GASKET(42) EXHAUST HOUSING GROMMET(43) IDLE EXHAUST PORT GROMMET(44) REVERSE GAS PASSAGE PIPE
