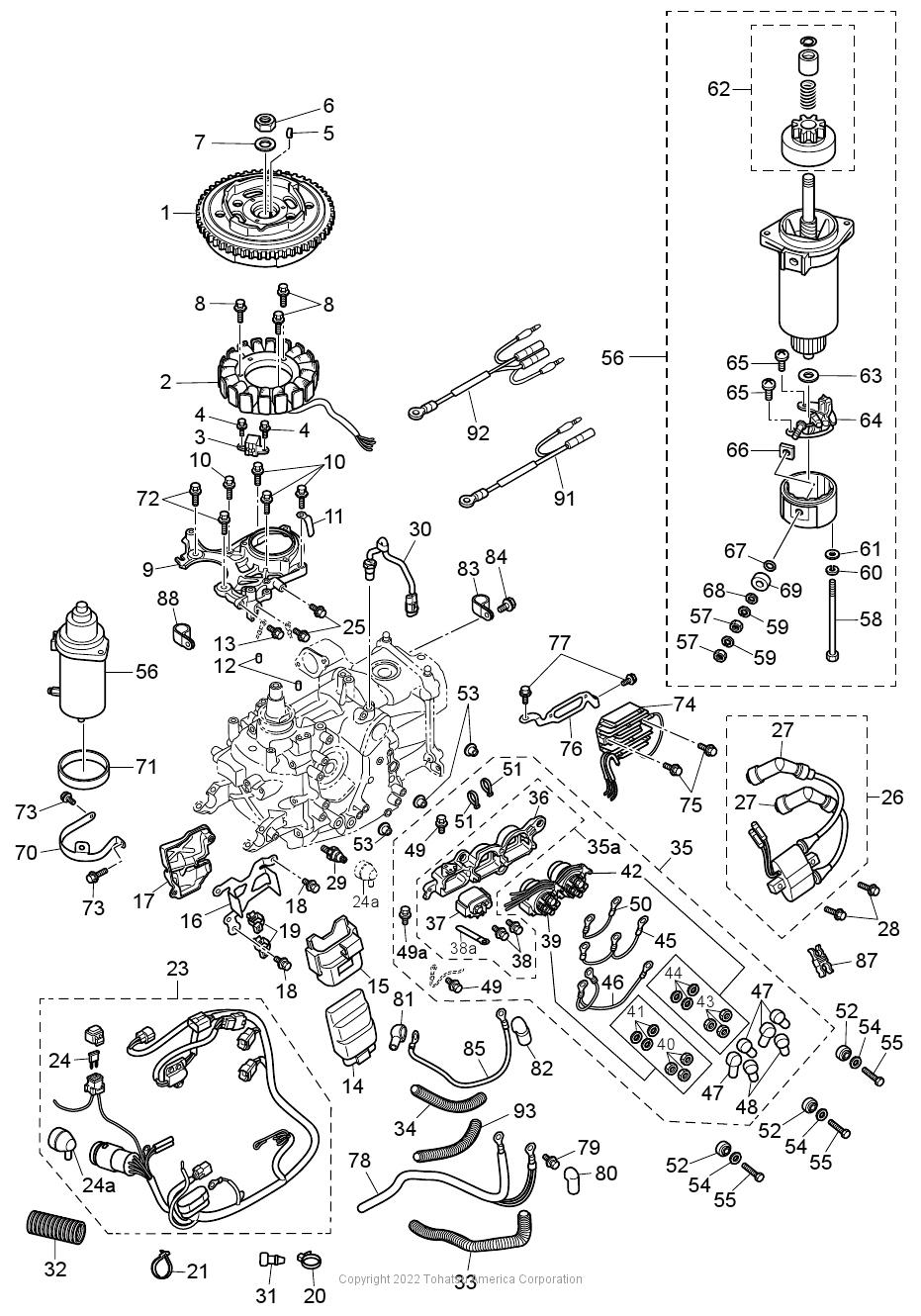

MAGNETO & ELECTRIC PARTS

Figure 7
for Model # MFS20E
(Click Item # for details)

Price Display

(1) FLYWHEEL(1) FLYWHEEL W/RING GEAR(2) ALTERNATOR ASSY(2) ALTERNATOR ASSY(3) PULSAR COIL(4) BOLT(4) BOLT(5) KEY T=4(6) NUT(7) WASHER 16-27-3.2(8) BOLT(8) BOLT(9) COIL BRACKET(10) BOLT(10) BOLT(11) CLAMP 6.5-47.5P(12) DOWEL PIN 6-12(13) BOLT(14) ECU ASSY (20)(15) ECU HOLDER(16) PLATE(17) PLATE(18) BOLT(18) BOLT(19) BAND 135(20) BAND 202(21) BAND 202(23) CORD ASSY(23) CORD ASSY(23) CORD ASSY(24) FUSE 20A(24A) GROMMET(24A) GROMMET(25) BOLT(26) IGNITION COIL W/R-CAP(27) PLUG CAP W/RESISTANCE(27) PLUG CAP W/RESISTANCE(28) BOLT(29) OIL PRESSURE SWITCH(30) ENGINE TEMP SENSOR(31) CABLE TERMINAL PLUG(32) PROTECTOR ø24-70(33) PROTECTOR ø10.7-320(34) PROTECTOR ø10.7-210(35) ELECTRIC BRACKET ASSY(35A) ELECTRIC BRACKET ASSY(36) BRACKET(37) STARTER SOLENOID(38) BOLT(38A) CLAMP 6.5-67P(39) PTT SOLENOID SWITCH (A)(40) NUT(41) SPRING WASHER(42) PTT SOLENOID SWITCH (B)(43) NUT(44) SPRING WASHER(45) SOLENOID SWITCH CORD (A)(46) SOLENOID SWITCH CORD (B)(47) TERMINAL CAP 8-13-28(47) TERMINAL CAP 8-13-28(48) TERMINAL CAP 8-13-28(49) BOLT(49) BOLT(49A) BOLT(50) GROUND CABLE L=120(51) BAND 104(51) BAND 104(52) RUBBER MOUNT(52) RUBBER MOUNT(52) RUBBER MOUNT(53) COLLAR(53) COLLAR(54) WASHER 6-16-1.5(54) WASHER 6-16-1.5(54) WASHER 6-16-1.5(55) BOLT(55) BOLT(55) BOLT(56) STARTER MOTOR ASSY(56) STARTER MOTOR ASSY(57) NUT(57) NUT(58) BOLT(59) SPRING WASHER(59) SPRING WASHER(60) SPRING WASHER(61) WASHER(62) PINION ASSY(63) WASHER(64) BRUSH HOLDER ASSY(65) SCREW(65) SCREW(66) BUSHING 2(67) O-RING(68) WASHER(69) BUSHING 1(70) STARTER MOTOR BAND(71) DAMPER(72) BOLT(73) BOLT(73) BOLT(74) RECTIFIER COMPLETE(75) BOLT(76) RECTIFIER BRACKET(77) BOLT(78) BATTERY CABLE(79) BOLT(80) TERMINAL CAP 15.5-20-28(81) TERMINAL CAP 8-18-28(82) TERMINAL CAP 13-13-28(83) CLAMP 6.5-14L(84) BOLT(85) STARTER CABLE(87) CLAMP(88) CLAMP 6.5-14L(91) ASSIST CORD COMPLETE(92) ASSIST CORD COMPLETE(93) PROTECTOR
